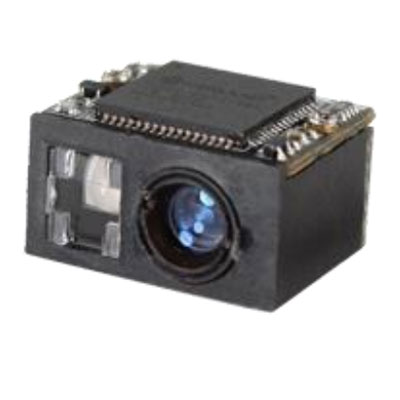

產品簡介 EM3080系列二維影像式條碼識讀引擎，應用了國際領先的芯片化新大陸UIMG®智能圖像識別技術，開創影像式二維條碼識讀引擎的新時代。新大陸的二維解碼芯片，將先進的UIMG®圖像識別算法與先進的芯片設計與制造技術完美融合，極其簡化了二維條碼識讀產品的設計難度，為自動識別行業樹立高性能、高可靠、低功耗的優秀標桿。EM3080可識讀各類主流一維條碼、PDF417、QR Code（QR1、QR2、Micro QR）和Data Matrix的各種版本，還支持識讀GS1-DataBarTM(RSS)條碼，包括RSS-Limited、RSS-14、RSS-14 Stacked、RSS-Expand等版本。EM3080不僅可以迅捷地識別各種印制介質上的條碼，對于LCD顯示、手機屏幕顯示的條碼更有優秀的性能表現。當前有越來越多基于手機的條碼應用，如折扣券、電子票、登機牌等，EM3080更好地解決此類新應用和傳統應用的兼顧。EM3080小巧的設計，可嵌入于絕大多數的設備，僅僅3克的重量，幾乎感覺不到它的存在。EM3080的瞬間啟動功能，可允許在應用中徹底關斷電流，在需要時瞬間啟動進行條碼識別，并以超低的工作功耗為應用帶來便利和迅捷。
產品特性 ◆ UIMG®核心技術
采用自主研發的第五代UIMG®核心解碼技術，可快速識讀各類品質的條碼。
◆ 入門級二維引擎
較高的性價比，以一維的投入實現二維的識讀。
◆ 高集成度
解碼板和攝像頭一體化設計，體積減小到極致，可滿足各類極小型化應用的需求。
◆ 綠色低功耗
采用自主NLDC核心技術，大大降低運行功耗，延長設備使用壽命。
◆ 接口豐富
提供USB和TTL232接口，滿足更多接口需求。
產品規格
|
掃描性能 |
|||
|
圖像傳感器 |
640×480 CMOS |
||
|
照明 |
紅光LED 625±10 nm |
||
|
識讀碼制 |
2D |
PDF417、QR Code(QR1/2, Micro)、Data Matrix (ECC200,ECC000,050,080,100,140) |
|
|
1D |
Code128、UCC/EAN-128、AIM 128、EAN-8、EAN-13、ISBN/ISSN、UPC-E、UPC-A、Interleaved 2 of 5、ITF-6、ITF-14、Matrix 2 of 5、Industrial 25、Standard 25、Code39、Codabar、Code 93、Code 11、Plessey、MSI-Plessey、GS1-DataBarTM(RSS) (RSS-14、RSS-Limited、RSS-Expand) |
||
|
識讀精度 |
≥5mil |
||
|
典型識讀景深 |
Code 39 |
65mm - 95mm(5mil); 55mm - 295mm(20mil) |
|
|
PDF417 |
50mm -155mm(6.67mil) |
||
|
Data Matrix |
45mm -160mm(10mil) |
||
|
QR Code |
45mm -235mm(20mil) |
||
|
UPC-A |
55mm - 245mm(13mil) |
||
|
符號反差 |
≥30%反射差異 |
||
|
識讀角度** |
旋轉360°，傾斜±50°，偏轉±50° |
||
|
視場角度 |
水平36°，垂直23° |
||
|
機械/電氣參數 |
|||
|
接口 |
TTL-232 / USB1.1 |
||
|
工作電壓 |
3.0 ~3.6VDC |
||
|
電流 @ 3.3 VDC |
工作電流 |
155mA |
|
|
空閑電流 |
94mA |
||
|
休眠電流 |
40mA |
||
|
外觀尺寸 (mm) |
15.1(W)×13.1(D)×9.0(H) |
||
|
重量 |
3克 |
||
|
環境參數 |
|||
|
工作溫度 |
-20℃~ +60℃ |
||
|
儲存溫度 |
-40℃~ +85℃ |
||
|
工作濕度 |
5% ~ 95% ( 無凝結 ) |
||
|
環境光照 |
0 ~ 100000 lux（自然光） |
||
|
國際認證 |
|||
|
FCC Part15 Class B, CE EMC Class B |
|||
|
配件列表 |
|||
|
開發板EVK3000 |
EM3000的開發板，帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出。 |
||
|
數據線 |
RS-232數據線 |
RS-232數據線，用來連接EVK3000和信息接收主機，帶適配器插口。 |
|
|
USB數據線 |
USB數據線，用來連接EVK3000和信息接收主機。 |
||
|
電源適配器 |
5V電源適配器，配合數據線（型號：CBL023R）給EVK3000供電。 其輸出為: DC5V, 2A; 輸入為: AC100~240V, 50~60Hz. |
||
|
**測試條件如下：Code39，3 Bytes ; 最小條空寬度 = 10mil；寬窄比 = 2.5:1 ;PCS = 0.8; 條碼高度 = 40mm；測試距離 = 210mm; 環境溫度=23℃ ; 環境照度= 200 LUX |
|||
